Şişe Gövdesi ve Şişe Ağız Yönlendirme Görsel Muayene Sistemi

Şişe gövdesi ve şişe ağzının yönünü görsel inceleme sistemi

1.Tanıtım

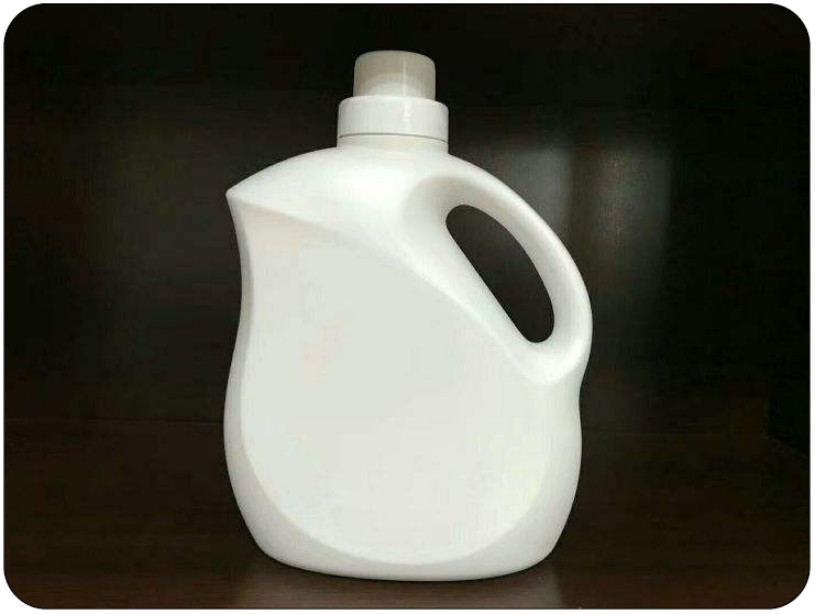

Bu proje esas olarak düz şişelerin görsel incelemesini ve şişe ağzının yönelimini uyguluyor ve fişenin kontrol sonuçlarına dayanarak döndürülmesi gerekip gerekmediğini belirliyor.

2. SYstem Tasarımı

Şişe gövdesinin ve şişe ağzının yönünün tespiti, tespitin diğer yönlerinden daha basittir.Görsel sistem şişe konveyör hattının kenarında şişenin yönelimini tespit etmek için monte edilirŞişenin ağız yönü ve şişe yönü sabit bir ilişki içinde, yani şişeler aynı anda tespit edilir.

3.Yazılım Yapılandırması

• Test projesi tüm test gereksinimlerini içerir.
• Görüntü işleme yazılım geliştirme ve uygulama yetkisi, müşterinin belirlenen endüstriyel bilgisayarına yüklenmiştir.
• İletişim protokolü: TCP/IP sistem kontrol yazılımı ile iletişim kurar.
• Yüksek seviye dillere dayalı olarak geliştirilen görüntü işleme yazılım sistemi çoklu iş fonksiyonlarına sahiptir.Müşterinin sadece ürün modelini değiştirmesi gerekiyor ve sistem ikinci gelişme gerektirmeden otomatik olarak geçiyor.;
• Tek bir kamera tarafından çekilen her fotoğrafın algılama ve işleme döngüsü 200 ms'den azdır;

4.Donanım Yapılandırması

CAmera:Basler, 2 milyon piksel, küresel, siyah beyaz kamera

Lens:Bilgisayar, 8 mm odak uzaklığı, 2 milyon çözünürlük

LKaynak:Constar, yüzey ışık kaynağı
