Menşe yeri:
Çin'de yapılmış
Marka adı:
jinwang
Sertifika:
CE,CO,ISO
Model numarası:
Yuvarlak Şişe Şişe Etiketleme, Mürekkep Püskürtmeli Kodlama, Şişe Kapağı Görsel Muayene Sistemi

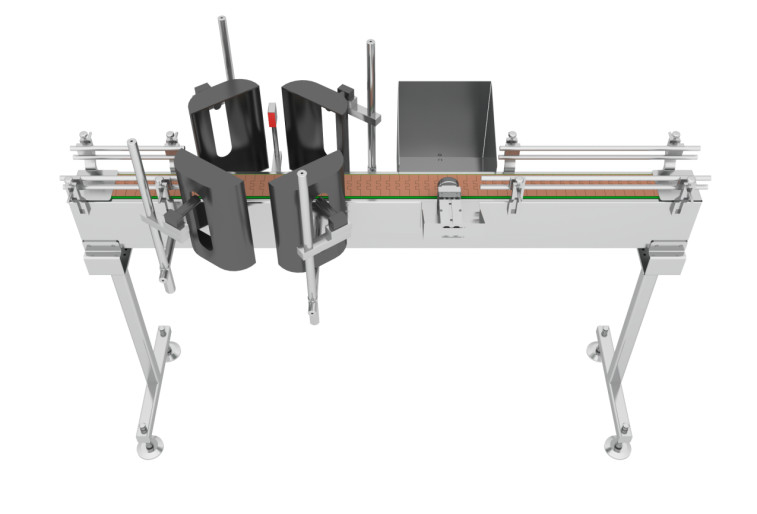

20 Şişe/Min Yuvarlak şişe, şişe etiketleme, mürekkep püskürtücüsü kodlama, şişe kapağı görsel denetim sistemi
1. Giriş
Bu sistem, QR kodlarının tespit edilmesi, barkod tanıma, kod tanımlama, etiketleme kalitesi (örneğin: eğri, çarpık,Bir etiket olup olmadığı, vb.), ve şişe etiketlerini tespit eder.Bu sistem ayrıca şişe kapağının şişe gövdesine göre eğilimini tespit etmeyi içerir., ve açıkça çarpık olan şişe kapağının reddedilmesini görsel olarak yönlendirir.ve açıkçası sıkıca sıkı olmayan şişeler reddedilir..
2.Teknik parametreler
| 1 | Üretim Kapasitesi |
20 şişe/dakika *Gerçek üretim kapasitesi ürün boyutuna, ambalaj malzemesine vb. bağlı olarak değişir. |
| 2 | Uygulanabilir şişe türü | Φ60mm yüksekliği 230mm |
| 3 | Şişe kapağı özellikleri | Φ30mm |
| 4 | Güç kaynağı | 220V 50Hz |
| 5 | Güç | 0.6KW |
| 6 | Boyutları | 1200*1000*1300mm (L*W*H) |
3.Donanım Yapılandırması
3.1 4 200W renkli kameralar, 1200W gri ölçekli kameralar, 30 kare alım hızı, GigE kamera iletişim yöntemi.
3.21 Geliştirme ve uygulama izni olan endüstriyel kamera görme yazılımı seti.
3.35 endüstriyel Ethernet kabloları.
3.4 200W5 piksel çözünürlüklü endüstriyel kamera lensleri.
3.5 1 set ışık kaynağı kontrolörü ve 5 set ışık kaynağı.
4.Yazılım Yapılandırması
4.1 Test projesi tüm test gereksinimlerini içerir.
4.2 Görüntü işleme yazılım geliştirme ve uygulama lisansları müşteri tarafından belirlenen endüstriyel bilgisayarlara kurulur.
4.3 Yüksek düzey dillerine dayalı olarak geliştirilen görüntü işleme yazılım sisteminin çoklu iş fonksiyonları vardır. Bir ürünün değiştirilmesi gerektiğinde,Müşterinin sadece ürün modelini değiştirmesi gerekiyor ve sistem ikinci gelişme gerektirmeden otomatik olarak geçiyor..
4.4 Tek bir ürünün algılama döngüsü 0.5 saniyeden azdır.
5.Görüş Algoritması Süreci
6.Ekipman Avantajları
6.1 Şişe etiketinin 360°'luk sabit ve tam görüntülenmesini sağlamak için 90° aralıklarla dört kamera yerleştirilmiştir.
6.2 Özellikle silindirik etiketler için tasarlanmış kemerli ışık kaynağı, görüntülenme parlaklığının tutarlılığını artırabilir.
6.3 4 ışık kaynağının senkroni tetiklenmesi, asinkron strobik ve asinkron görüntü elde edilmesi, asinkron tetikleme mantığının karmaşıklığını ve istikrarsızlığını önler.ışık kaynakları arasındaki karşılıklı müdahaleyi azaltırken ve görüntüleme kalitesini iyileştirirken.
6.4 Kamera ve ışık kaynağı koaksiyel olarak monte edilir ve tamamen yükseklik ayarlanabilir bir ayar çerçevesine monte edilir.Düzenleme çerçevesi, farklı yükseklikteki şişeler için görme sisteminin yüksekliğinin hassas ayarlanmasını kolaylaştırmak için lazer işaretleri veya kuyrukları içerir..
