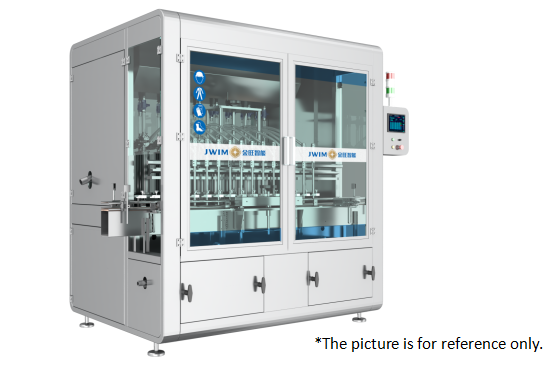

CCG1000-12TJ Akıllı Piston Doldurma Makinesi
1.Tanıtım
CCG1000-12TJ Akıllı Piston Doldurma Makinesi, çeşitli su ajanlarının ve yüksek viskozluklu ürünlerin ambalajlanması için uygun olan en son nesil gelişmiş hacim dolu doldurma makinesidir.Tüm makine, hat içi yapıya sahiptir., Servo motor ve hacim ölçümü dolgu prensibi tarafından çalıştırılır.ve tüm makine çalıştırılması kolaydır. Tüm makine güzel ve cömert olan yay çerçevesini benimsiyor.Dozun ayarlanmasını daha kolay ve hızlı hale getirmek için yüksek hassasiyetli elektronik ölçek otomatik tartım veri aktarım sistemi seçilir..
2.Makine Boyutu
Birim: mm
3.Teknik parametreler
| 1 |
Kapasite |
100ml: ≤5400BPH 1000ml: ≤2500BPH
* Kapasite ürün, davul ve ürün özelliğine göre farklılık gösterir.
|
| 2 |
Uygulanabilir şişe boyutu |
Yuvarlak şişe: Φ40-95mm Yüksekliği:80-230mm
|
| 3 |
Doldurma hacmi |
50-1000 ml
* Doldurma aralığı ürün özelliklerinden ve ürün beslemelerinden farklıdır.
|
| 4 |
Dolgu hassasiyeti |
±1g (50-200ml) ±1.5g (200-500ml)
±2g (500-1000ml)
*Tam doğruluk ürün, davul ve ürün özelliğinden farklılık gösterir.
|
| 5 |
Ürünün besleme yüksekliği |
2300mm |
| 6 |
Ürün besleme çapı |
DN40 |
| 7 |
Doldurma nozelinin çapı |
Φ18mm |
| 8 |
Min Açılış çapı |
≥Φ22mm |
| 9 |
Hava basıncı |
0.6-0.8MPa |
| 10 |
Güç Kaynağı |
~380V 50Hz/2.2KW |
| 11 |
Dış Boyut |
2435×1490×2480mm ((L×W×H) |
| 12 |
Ağırlık |
Yaklaşık 1200 kg. |
4.Elektriksel yapılandırma
| Sd. |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Değiştiriciler |
Schneider |
|
| 4 |
Servo Sistemi |
Schneider |
|
| 5 |
Sayım sensörü |
Hasta. |
|
| 6 |
Yakınlık anahtarı |
Schneider |
|
| 7 |
Güç anahtarı |
Schneider |
|
| 8 |
Basınç ölçer |
SMC |
|
| 9 |
Silindir |
FTEC |
|
| 10 |
Solenoid Valf |
FTEC |
|
| 11 |
Düğme |
Schneider |
|
| 12 |
Alarm ışığı |
Schneider |
|
| 13 |
Devre kesicisi |
Schneider |
|
5.Çalışma Süreci
6.Avantaj
6.1Tarımsal kimyasal, kimyasal, gübre, kişisel bakım ürünleri, petrol ve diğer ilgili endüstrilerde 50-1000ml otomatik doldurma için yaygın olarak kullanılır.
* Resim sadece referans içindir. Doldurulurken kapağı yoktur.
6.2. Doldurma ünitesi piston kapalı yapıyı kullanır, bir tıklama ile tam ekrana dokunur, ürünü tamamen tankta boşaltabilir, çapraz kirlenmeyi etkili bir şekilde önleyebilir.Bu yapı ayrıca mühürleme yüzüğünü değiştirmeyi kolaylaştırır.
6.3En son PTFE mühürleme parçaları, aşınma dayanıklılığını ve hizmet ömrünü arttırır, bakım maliyetini azaltır
6.4Doldurma sistemi özel üç yönlü açılı koltuk valfi, paslanmaz çelik valf gövdesini, güçlü korozyon direnci, dayanıklılık ve Alman endüstriyel standardını benimser.Basit yapının avantajları var., istikrarlı performans, güvenilir mühürleme, uzun süre ürün sızıntısı yok, bakım maliyetlerini tasarruf.
6.5. Hızlı dolma hızı ve yüksek dolma doğruluğu ile yüksek standartlı profesyonel dolma valfını kullanır. Valf gövdesinde SUS kullanılır, iyi korozyon direnci, dayanıklılık ve uzun hizmet ömrü vardır.Özel alt yapı ve mühürleme tasarımı hiçbir sızıntı elde edemezDoldurma valfi, bağlantı ipliğinde ve valf mühürleme bölümünde kalıntılardan kaçınmak için alt mühürleme yapısını benimser, bu da temizlik için kolaydır ve kalıntıları etkili bir şekilde azaltabilir.
6.6Jinwang PLC kontrolü kullanır, servo motor sinkroniz kurşun + sabit çalıştırılan çift vida çubuğu kaldırma yapısını, piston hareketinin ve doldurulmasının yüksek hassasiyetini sağlamak için çalışır.
6.7Motor doldurma nozellerini çalıştırır. Doldurma nozelinin yüksekliği dokunmatik ekranda ayarlanabilir.
6.8. doldurma başı hızlı ayarlama ve kalibrasyon işareti ile donatılmış, araç olmadan ayarlama, uygun ve hızlı. hava borusu ve fotoelektrik isim ile etiketlenmiştir,Temizlik ve onarım için uygun.
6.9. Elektrikli ölçek ağırlık geri bildirim sistemi, ses düzeyini ayarlamak dokunmatik ekranda bir tuşa basarak yapılabilir. (Optional fonksiyon)
6.10Tüm makine mükemmel korozyon karşıtı etkisi olan 304 paslanmaz çelik çerçevesini kullanıyor.Paslanmaz çelik kapağı ve sertleştirilmiş cam kapı, doldurma sırasında kirli havanın çevreyi kirletmesini önlerBu arada, boyut Φ120mm egzoz çıkışı, dolgu lancerlerinin üst kısmına ayrılmıştır.İndüklenmiş çekim sistemiİşe yarayan gaz için.
