1. Giriş

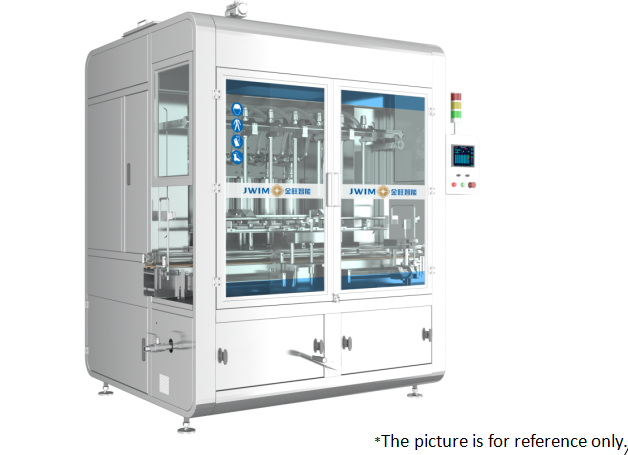

CCG5000-8TS Akıllı Pistonlu Dolum Makinesi, her türlü su, emülsiyon, yağ süspansiyonu, süspansiyon ajanı ve yüksek viskoziteli malzemelerin paketlenmesi için uygundur.
Tüm makine hat içi yapıdadır, servo motor tarafından tahrik edilir, hacimsel ölçüm dolum prensibi ile yüksek hassasiyetli dolum dozu elde edilir. PLC kontrolü, dokunmatik insan-makine arayüzü, tüm makinenin çalışması rahat ve sezgiseldir. Tüm makine, hem güzel hem de cömert olan ark çerçeveyi benimser.
2. Makine Boyutları
3. Teknik Parametreler
| 1 |
Kapasite |
1000ml: ≤1800BPH 5000ml:≤800BPH
*Kapasite ürüne, varile ve ürün özelliklerine göre farklılık gösterir.
|
| 2 |
Uygulanabilir Şişe Boyutu |
Yuvarlak Şişe: Φ80-140mm Yükseklik:140-340mm
Düz Şişe: U:80-200mm G:80-140mm Y:140-340mm
|
| 3 |
Dolum Hacmi |
1000-5000ml
*Dolum aralığı ürün özelliklerine ve ürün beslemesine göre farklılık gösterir.
|
| 4 |
Dolum Hassasiyeti |
1000ml:±3g ; 5000ml:±5g
*Hassasiyet ürüne, varile ve ürün özelliklerine göre farklılık gösterir.
|
| 5 |
Ürün Besleme Yüksekliği |
2550mm |
| 6 |
Ürün Besleme Çapı |
DN40 |
| 7 |
Dolum Nozulu Çapı |
Φ26mm |
| 8 |
Min. Açılış Çapı |
≥Φ30mm |
| 9 |
Hava Basıncı |
0.6-0.8MPa |
| 10 |
Güç Kaynağı |
~380V 50Hz/2.2KW |
| 11 |
Dış Boyutlar |
2365×1600×2750mm(U×G×Y) |
| 12 |
Ağırlık |
Yaklaşık 1920kg |
4. Elektrik Konfigürasyonu
| SN |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
İnvertör |
Schneider |
|
| 4 |
Servo Sistem |
Schneider |
|
| 5 |
Sayma Sensörü |
SICK |
|
| 6 |
Yaklaşım Anahtarı |
Schneider |
|
| 7 |
Güç Anahtarı |
Schneider |
|
| 8 |
Basınç Göstergesi |
SMC |
|
| 9 |
Silindir |
FTEC |
|
| 10 |
Solenoid Valf |
FTEC |
|
| 11 |
Düğme |
Schneider |
|
| 12 |
Alarm Işığı |
Schneider |
|
| 13 |
Devre Kesici |
Schneider |
|
5. Çalışma Süreci
6. Avantaj
6.1. Tarım kimyasalları, kimya, gübre, kişisel bakım ürünleri, yağ ve diğer ilgili sektörlerde 1-5L arası otomatik dolum için yaygın olarak kullanılır.
6.2. Dolum ünitesi pistonlu yapı kullanır, tek tıklamayla dokunmatik ekran tamamlanır, tanktaki ürünü tamamen boşaltabilir, çapraz kontaminasyonu etkili bir şekilde önler. Bu yapı ayrıca conta halkası değişimini kolaylaştırır.
6.3. Jinwang, yüksek hassasiyetli piston hareketi stroku sağlamak ve doğru dolum gerçekleştirmek için PLC programlama kontrolü, servo motor tahrikli senkron kayış + kararlı iletim çift vidalı kaldırma mekanizmasını benimser. Zamanlama kayışı, kırılmayacak gömülü metal çelik tel kullanır.
Şu anda, yabancı birinci sınıf ambalaj üreticileri bu yapıyı kullanmaktadır. Piyasadaki benzer ürünlerle karşılaştırıldığında, sıradan motor + enkoder benimsenir ve zincir tahrik yapısının uzun süreli kullanımından sonra, zincir gerilme özelliğine sahiptir, bu da dolum hassasiyetini ve ekipman kararlılığını etkiler.
6.4. Motor, dolum nozullarını tahrik eder. Dolum nozulu yüksekliği dokunmatik ekrandan ayarlanabilir.
6.5. En son PTFE conta parçaları aşınma direncini ve hizmet ömrünü iyileştirir, bakım maliyetini azaltır.
6.6. Entegre döküm dolum başlığı, iyi şekil ve daha uzun hizmet ömrü benimser. Korozyona dayanıklı, güçlü aşındırıcı malzemeler için uygun PTFE hortum kullanılır.
6.7 Tüm makine, mükemmel korozyon önleyici etkiye sahip Paslanmaz Çelik 304 çerçeve kullanır. Paslanmaz çelik kapak ve temperli cam kapı, dolum sırasındaki kirli havanın çevreyi kirletmesini önler. Bu arada, dolum lanslarının üst kısmında, gaz tahliyesi için 'emdirilmiş çekiş sistemi'ne bağlanan Φ120mm egzoz çıkışı ayrılmıştır.emdirilmiş çekiş sistemi6.8 Tüm makine elektrik kontrol sistemi, daha kararlı, güvenilir, güvenli, yeşil ve düşük enerji tüketimli Fransız Schneider konfigürasyonunu, entegre elektrik kontrol sistemini benimser.
6.9 Şişe kıtlığı olduğunda dolum makinesi dolum yapmaz. Aynı zamanda, dolum makinesi arka tarafta koordineli fotoelektrik cihazlarla donatılmıştır. Şişe çıkışının yetersizliği nedeniyle şişe tıkandığında, şişe çıkışını otomatik olarak durdurur ve arka ekipmanla bağlantı işlevi gerçekleştirir.
