1.Tanıtım
Ekipmanlara motor film serbest bırakma, torba şekillendirme, torba tabanı mühürleme, orta mühürleme, dikey mühürleme, servo torba çekme, tıraş etme, torba açma ve doldurma, torba aktarımı,Çanta üstü mühürleme ve diğer mekanizmalarMotor, her mekanizmanın koordineli eylemlerini tamamlamak için ana şaftaki her bir kamı çalıştırır ve ana şaftaki kodlayıcı konum sinyalini geri besler.PLC'nin programlanabilir kontrolü altında, film rulo → torba şekillendirme → torba yapımı → doldurma → mühürleme → bitmiş ürün taşımacılığı gerçekleştirilir Fonksiyon rulo film torbalarının tamamen otomatik üretimini gerçekleştirir.

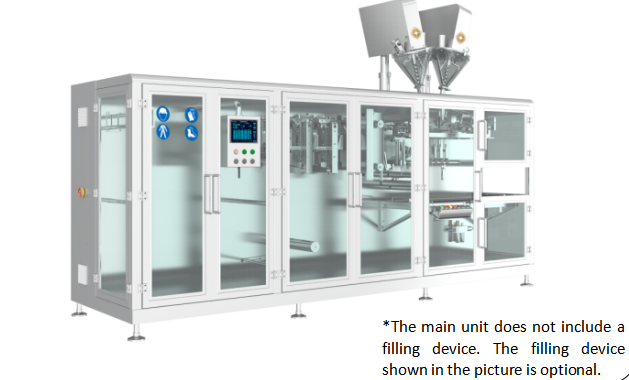

Makine makul bir tasarıma ve yeni bir görünüme sahiptir. Standart şerit mühürlemeyi benimser. Doldurma makinesini değiştirerek, makine toz gibi çeşitli malzemeleri otomatik olarak doldurabilir,granüllerTüm makine SUS304 paslanmaz çelikten yapılmıştır, bu da yüksek koroziv malzemelerde iyi korozyon karşıtı etkiye sahiptir.Pleksik cam dış kapak toz sızmasını önler ve daha çevre dostu ve kirlilik içermez.
2.Ekipman boyutu
3.Teknik parametreler
| 1 |
Üretim Kapasitesi |
Tek torba: 50g: 30-43 torba/dakika; 100g: 30-40 torba/dakika
Çift torba/iki tek torba: Dakikada 80-120 torba
*Gerçek üretim kapasitesi ürün boyutuna, ambalaj malzemesine, malzeme özelliklerine vb. bağlı olarak değişir.
|
| 2 |
Uygulanabilir Çanta Türü |
Tek çanta, çift çanta, çift tek çanta |
| 3 |
Paketin Boyutu |
Tek çanta: 70×100mm (minimum); 180×210mm (maksimum)
Çifte çanta/Çifte tek çanta: 70×100mm (minimum); 90×160mm (maksimum)
|
| 4 |
Paketleme Kapasitesi |
En fazla dolgu hacmi: 200ml
*Doldurma kapasitesi, hammaddelerin ve besleme cihazının fiziksel özelliklerine bağlı olarak değişir.
|
| 5 |
Düzgün Doldur |
±0,5g (50g); ±1g (100-200g);
* Ölçüm doğruluğu malzeme özelliklerine, doldurma hacmine ve besleme cihazına bağlı olarak değişir.
|
| 6 |
Rulo Film Boyutu |
İç çapı: Φ70-80mm Dış çapı: ≤Φ500mm |
| 7 |
Toz temizleme borusunun çapı |
Φ59 mm |
| 8 |
Güç |
~380V 50Hz/5.6KW |
| 9 |
Hava tüketimi |
700L/dakikada |
| 10 |
Ekipmanın boyutu |
3525×1000×1550mm ((L×W×H) |
| 11 |
Toplam Ağırlık |
Yaklaşık 1900 kg. |
4- Faydası var.
Film çıkışı ve otomatik film besleme2Ribbon kodlaması (ihtiyaçlı)3Film oluşturma4Alttaki mühür5Orta mühür
6 Dikey mühür7Diamond gözyaşı (ihtiyaç duyulmaz)8Sanal kesim9Servo saklama torbası10 Kes11 Çantayı aç.
12doldurma13Düşünceyi tartmak (iletilmez)14üst mühür15Tam ürün üretimi

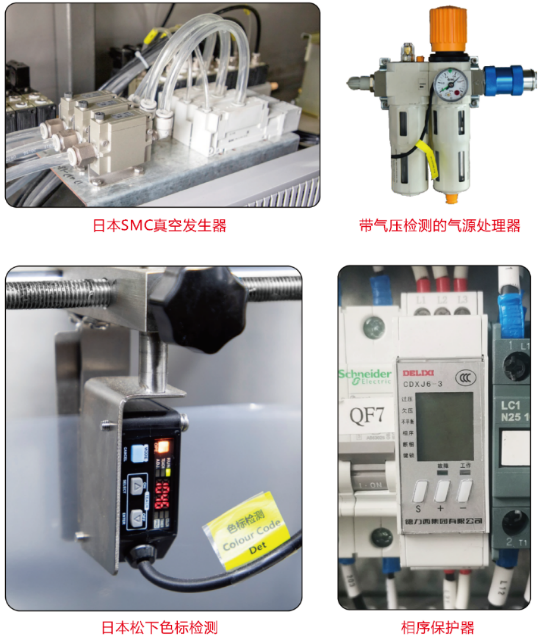

5.Elektriksel yapılandırma
| Sd. |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik ekran |
Schneider |
|
| 3 |
Frekans dönüştürücü |
Schneider |
|
| 4 |
Sunucu Sistemi |
Schneider |
|
| 5 |
Renk İşareti Detektörü |
SUNX Japon Vizyonu |
|
| 6 |
Güç kaynağını değiştirmek |
Schneider |
|
| 7 |
Vakum Jeneratörü |
SMC |
|
| 8 |
Soğutma fanı |
SUNON |
|
| 9 |
Kodlayıcı |
OMRON |
|
| 10 |
Düğme |
Schneider |
|
| 11 |
Kırıcı |
Schneider |
|
6.Ekipman avantajları
Verimli, güvenli ve çevre dostu
6.1 Daha basit ve daha verimli bir işletim sistemi ve entegre akıllı sistem işleminizi daha basit hale getirir ve tek tıklamayla tamamlanabilir.
6.2Entegre sıcaklık kontrol modülü: Gerçek zamanlı olarak sıcaklık değişikliklerini izleyin ve operasyon bir bakışta net olur.Bu, ısıl mühürleme mekanizmasını etkili bir şekilde kontrol ederek mühürlemenin güvenilirliğini sağlar ve ambalajlanmış ürünleri kullanımı kolay ve güzel görünür.

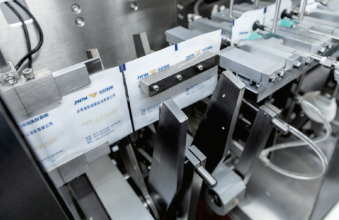

6.3Servo torba çekme sistemi, spesifikasyonun değiştirilmesi tek tıklama girişle tamamlanabilir ve daha az ambalaj malzemesi kaybı ile sonuçlanır.
6.4 Ağırlık geri bildirim sistemi: Ölçüm ayarlaması parmaklarınızın ucunda, malzeme israfını azaltır (Bu özellik isteğe bağlıdır)
6.5Güvenli bir üretim ortamı
Tüm makinenin ana konfigürasyonu Schneider Electric sistemini benimser (PLC programlanabilir denetleyici, insan-makine arayüzü, servo sistemi, frekans dönüştürücü, anahtarlama güç kaynağı vb.),Hangisi daha güvenli?, daha güvenilir, verimli ve çevre dostu ve daha ekonomik enerji tüketimi sağlar.
6.6 Ekipmanın operasyonunun istikrarını ve güvenilirliğini en üst düzeye çıkarmak için çoklu güvenlik korumaları.

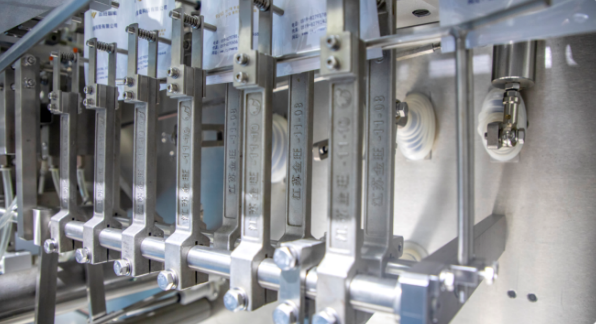

6.7 Aygıt üzerindeki ütüleme bloğu parçalarının uzun süreli kullanımdan sonra yapışkan, torba yapışkan, malzeme yapışkan vb. olmalarını önlemek için, alt mühürleme yüzeyleri, dikey mühürleme,Üst mühür ve diğer parçaların hepsi özel püskürtme ile yapılmıştır., yukarıdaki durumun gerçekleşmesini önlemek için.
6.8 Tüm makine çerçevesi SUS304 paslanmaz çelikten yapılmıştır. İşlenmiş ve üretilmiş, mükemmel korozyon direnci vardır.Plexiglass dış kapağı toz sızmasını önler ve daha çevre dostu ve kirlilik içermez.
6.9 Bu makine ofisiBağlantı çubuğu parçaları SUS304 paslanmaz çelikten yapılmıştır.Kırılmak ve şekil değiştirmek kolay..
6.10 Dolgu cihazının çok yönlülüğü
Tozlar, su ajanları, viskozluk ajanları ve granüller gibi doldurma cihazları için konektörler ekipmanda rezerve edilmiştir.Doldurma cihazını değiştirirkenKullanıcının sadece bağlantıları kurması ve dokunmatik ekranda fonksiyonu çağırması gerekiyor.
6.11 Merkezi operasyon kontrolü
Merkezi kontrol kutusu ekipmanın ortasına monte edilmiştir. Güzel, zarif ve çalışma ve bakım için kullanışlıdır. İşçilerin çalışma sırasında ileri geri koşmaları gerekmez,İş verimliliğini etkili bir şekilde artırabilecekAyrıca, daha uygun bir işlem yaparak doz ince ayarlama ve hata ayıklama koşusu gibi işlevlere sahip bağımsız bir işlem düğmesi kutusuna sahiptir.

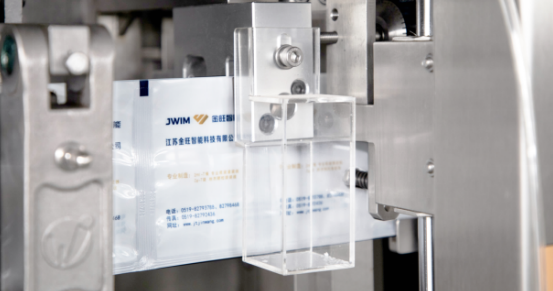

6.12 Üretim kapasitesini artırmak için çift makas kullanın. Tek çantalar için, üretim kapasitesi orijinal bazda iki katına çıkarılabilir.(Bu özellik isteğe bağlı)
6.13 Film değiştirme ve torbalama cihazı
Bir film rulo kullanıldığında, makineye kalan film ruloyu çekmek zorunda değilsiniz.ambalaj malzemesi kaybını azaltmak. (Bu özellik isteğe bağlı)
6.14 Elmas yırtıcı
Bağımsız bir yırtma mekanizması benimser ve silindir, yırtma etkisine ulaşmak için kesicinin ters hareket etmesini sağlar.Kullanım etkisi, ütüleme bloklarının yırtılmasından çok daha fazla., ve yırtma cihazında bir enkaz toplama cihazı vardır. (Bu özellik isteğe bağlıdır)
