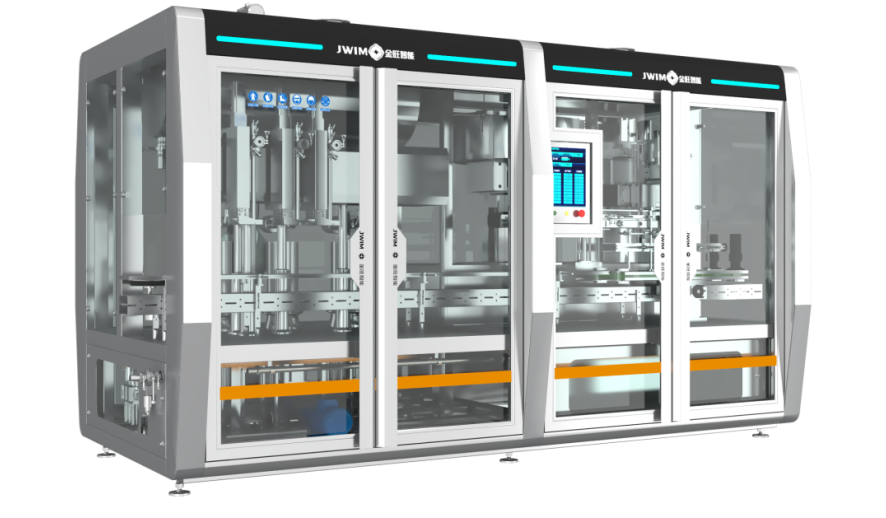

GXG-3-1K Takipli Dolum ve Kapak Kapatma Makinesi
1.Giriş
GXG-3-1K Dolum ve Kapak Kapatma Makinesi hat içi (in-line) bir yapıya sahiptir. Dolum bölümü, dolumda yüksek hız ve yüksek hassasiyet sağlayan servo motor tahrikli takip dolum ve hacimsel ölçümle dolum prensibini kullanır.
Kapak kapatma bölümü; şişe besleme, kapak alma, kapak kapatma ve şişe tahliyesini entegre eder ve kapak kapatma işlemi sırasında şişelere ve kapaklara zarar vermeyen, yüksek kapak kapatma verimliliğine, yüksek başarı oranına ve sorunsuz çalışmaya sahip hareket takipli kapak kapatma yöntemini benimser.
2.Makine Boyutları
3.Teknik Parametreler
| 1 |
Dolum Hızı |
5L:≤1000 BPH
*Kapasite ürüne, bidona ve ürün özelliklerine göre değişiklik gösterir
|
| 2 |
Şişe Tipi |
Yuvarlak şişe: Çap Φ80-140mm Yükseklik: 140-340mm
Yassı kare şişe: U 80-140mm, G 80-200mm, Y 140-340mm
|
| 3 |
Şişe Kapağı Özellikleri |
Çap Φ20-70mm, kapak yüksekliği 20-40mm
*Önerilen kapak yüksekliği kapak çapını aşmamalıdır.
|
| 4 |
Ölçüm Hassasiyeti |
≤±5g (5L)
*Ölçüm hassasiyeti malzeme özelliklerine, dolum hacmine ve besleme cihazına göre değişiklik gösterir.
|
| 5 |
Besleme Ağzı Yüksekliği |
2300mm |
| 6 |
Besleme Girişi Çapı |
Dn50 |
| 7 |
Hava Basıncı |
0.6-0.8MPa |
| 8 |
Güç Kaynağı |
~380V 50Hz/11KW |
| 9 |
Genel Boyutlar |
4175×1490×2150mm(U×G×Y) |
4.Elektrik Konfigürasyonu
| SN |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
İnvertör |
Schneider |
|
| 4 |
Servo Sistem |
Schneider |
|
| 5 |
Silindir |
FTEC/AIRTAC |
|
5.
Avantajlar
5.1 Güçlü çok yönlülük: tarım kimyasalları, ince kimyasallar, günlük kimyasallar, gübreler, yağlar ve diğer sektörlerdeki 1-5L şişelerin otomatik dolumu ve kapak sıkılmasında yaygın olarak kullanılır.
5.2 Yüksek hız: otomatik takip dolumu benimsenerek ürün, durmaksızın ve sıvıyı çalkalamadan hareket halindeyken dolumu tamamlar.
5.3 Yüksek stabilite: çift servo motor dolum mekanizmasını yukarı-aşağı, sağa-sola hareket ettirerek duraksama olmadan dolum sürecinin tutarlılığını sağlar.
5.4 Tahliye borusu profesyonel platin vulkanize silikon çelik telli hortum kullanır, bu da sektörün hijyen gereksinimlerini karşılar. Dolum valfi, damlatmadan dolum yapan profesyonel üç yollu vana kullanır.
5.5 Ürün kalitesi artışı: Takip eden kapak kapatma yöntemini kontrol etmek için ithal hareket modülü kontrolörü kullanılarak kapak kapatma daha kararlı hale gelir, süreç kesintisizdir, sıvı çalkalanmaz, şişe ağzı, şişe ve konveyör bandı kirlenmez, ürün kalitesi ve kapasite artırılır.
5.6 Servo motor kontrollü bantlı şişe ayırma sistemi benimsenerek, şişe konumlandırması daha hassas hale getirilir ve kapak kapatmada yüksek uygunluk oranı sağlanır.
5.7 Kapağı kavramak için özel kapak tutucu kullanılır, kapak sıkma torku ayarlanabilir. Tutucunun iç tarafında tasarlanan aşınmaya dayanıklı kauçuk, kapak kapatma işlemi sırasında kapağın hasar görmesini etkili bir şekilde önleyebilir.
5.8 Makinenin tamamında en son Schneider elektrik kontrol sistemi kullanılmış olup, kararlı kontrol ve nispeten düşük enerji tüketimi sağlar.
