GXT1000-4CKVİzleSaramakFacıkmak& CUygulama Macine
1.Tanıtım
Bu ekipman, varil ağzının konumlandırılması için görsel adresleme yöntemi, son derece otomatik yapı tasarımı, bir makineye kapak boşaltma, doldurma ve kapama entegre etmektedir.Operatörlerin iş yoğunluğunu ve çevre kirliliğini büyük ölçüde azaltır.Birçok çeşit sıvının otomatik doldurulması gereksinimlerini karşılayabilir ve köpüklü olmayan ve köpüklü sıvıların doldurulmasını karşılayabilir.
Gerçek zamanlı olarak mevcut doldurma hacmini izlemek ve denetleyiciye geri bildirim vermek için tartma yöntemi kullanır.Daha büyük doldurma özellikleri için hızlı ve doğru doldurmayı gerçekleştirmek için ayarlanmış verilere göre hızlı ve yavaş doldurma kontrol sinyalleri üreten.
2.Konteyner doldurma bilgileri
| Malzeme kategorisi |
Küçük açılış ve kapanış çelik davul GB/T325.5-2015 |
Plastik tambur B GB18191-2008 |
| Fıçı Boyutu ((mm) |
D * |
575±2 |
580±10 |
| D1* |
560±5 |
580±10 |
| D3 |
575±2 |
470±10 |
| H1* |
885±10 |
900±10 |
| h2* |
19±1 |
- |
| Enjeksiyon deliği boyutu ((mm) |
d* |
55±2 |
55±2 |
| P1* |
210±2 |
185±2 |
| Diğerleri |
Kapasite L* |
200 |
200 |
3.Konteyner doldurma bilgileri
| Adı |
Parameter |
Rişaretler |
| İsimsel Hacim (L) |
1000 |
|
| İsimsel Hacim (L) |
1050 |
|
| Uzunluk (mm) |
1200 |
|
| Genişlik (mm) |
1000 |
|
| Tabakla yüksekliği (mm) |
1160 |
|
| Doldurma çıkışının çapı (mm) |
150 |
|
| Serbestleme çıkışının çapı (mm) |
50 |
|
| Çatal Açılışı (mm) |
100 |
|
| İşaretleme plağı (parça) |
1 |
|
| İç ambalaj ağırlığı (kg) |
14.0 |
|
| Toplam Ağırlık (kg) |
~54 |
|
4.Teknik parametreler
| 1 |
Doldurma aralığı |
200-1000kg |
| 2 |
Devamlı Değer |
200 gram |
| 3 |
Dolgu hassasiyeti |
<±1‰ * 1 |
| 4 |
Doldurma Hızı |
200L: ≤35 BPH 1000L:≤9BPH* 2 |
| 5 |
Katman Özellikleri |
200LB BarrelΦ50-Φ70mm Tonluk kova kapağıΦ150-Φ200mm |
| 6 |
Uygulanabilir kovanın çapı |
200LB varil: 550-600mm, Ton kova: 1000 × 1200 × 1100mm |
| 7 |
Kova yüksekliği |
900-1100 mm |
| 8 |
Çevre sıcaklık aralığı |
0-40°C |
| 9 |
Nitelikli Nemlilik |
56-78%, yoğunlaşmayan |
| 10 |
Güç kaynağı |
~380V 50Hz/5KW |
| 11 |
Hava basıncı |
0.6-0.8MPa |
| 12 |
Maddi Baskı |
≤0.2MPa |
| 13 |
Besleme açılışının yüksekliği |
2830mm |
| 14 |
Besleme kapısının çapı |
Dn50 Standart Flanges |
| 15 |
Genel Boyut |
2500×2600×3600mm ((LxWxL) |
*1Etiketlenen hassasiyet, ekipman fabrikadan çıkmadan önce su testinin hassasiyetidir.
Gerçek doldurma doğruluğu, müşterinin malzeme viskozitesine, sıcaklığına, giriş basıncı istikrarına ve diğer site koşullarına bağlı olarak değişir.
* 2 fabrikadan çıkmadan önce su test kapasitesine göre ekipmana göre etiketlenmiş kapasite,
Müşteri sitesinden gelen boru basıncı, akış büyüklüğü nedeniyle gerçek doldurma hızı.Malzeme viskozluğu ve köpük,
Sıvı yüzeyde doldurma ve sıvı yüzeyinin altında doldurma, fıçı tabanında doldurma ve diğer yapılandırma gereksinimleri de gerçek kapasiteyi etkileyecektir.
5.Elektriksel yapılandırma
| Sd. |
Adı |
Marka |
Resim |
| 1 |
Ağırlık Sistemleri |
METTLER TOLEDO |
|
| 2 |
PLC |
Schneider |
|
| 3 |
Dokunmatik Ekran |
Schneider |
|
| 4 |
Değiştiriciler |
Schneider |
|
| 5 |
Fotoelektrik sayımı |
Hasta. |
|
| 6 |
Yakınlık anahtarları |
Schneider |
|
| 7 |
Basınç Anahtarları |
SMC |
|
| 8 |
Solenoid Valf |
FTEC |
|
| 9 |
Düğmeler |
Schneider |
|
| 10 |
Uyarı lambaları |
Schneider |
|
| 11 |
Kırıcı |
Schneider |
|

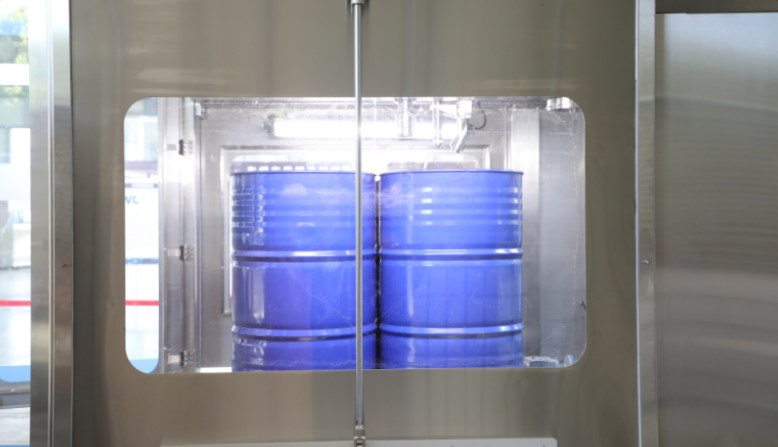

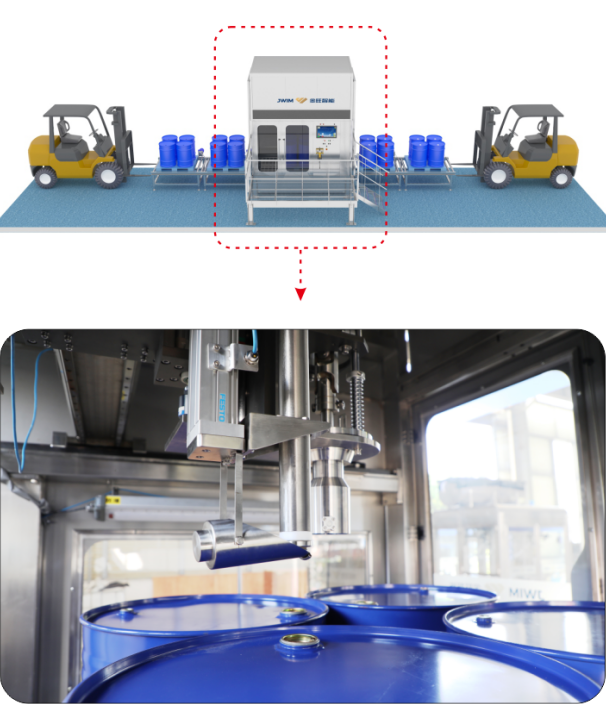

6.200L ️ Doldurma modu
Dört tane boş fıçının dolgu makinesine yerleştirilmesi, kapağı boşaltmak için ağzının görsel olarak otomatik olarak araması, dolgu kafası otomatik eşler, dolgu kafası aşağı, hızlı artı,Yavaş artı, kapanma valflerinin miktarına, doldurma başının yükselmesi, kapağın ağzını otomatik olarak aramak, dolu fıçılar dışarı, boş fıçılar içeri.

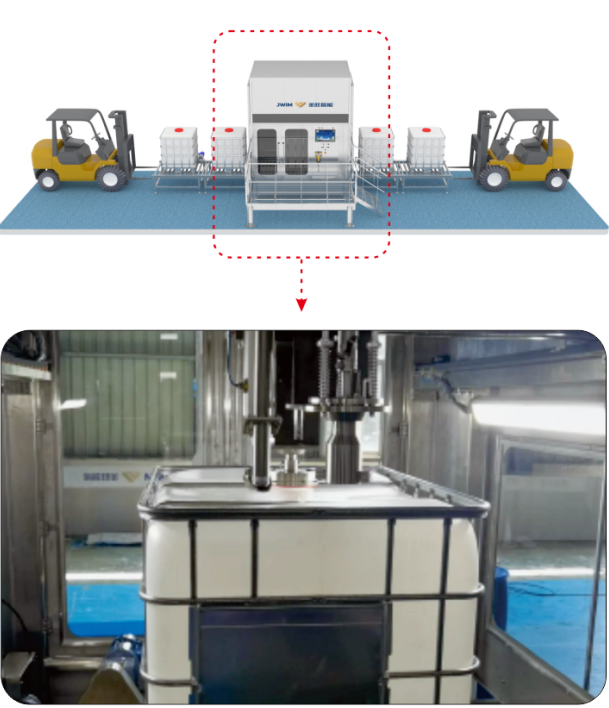

7.Tonlık davul Doldurma modu
Doldurma makinesine tek boş fıçının yerleştirilmesi, kapağı boşaltmak için ağzının görsel olarak otomatik olarak araması, dolgu kafası otomatik eşler, dolgu kafası aşağı, hızlı artı,Yavaş artı, kapatma valf miktarına, dolgu başı yükseltilmesi, kapağın ağzını otomatik olarak aramak, varillerden dolu variller, boş variller.
8.
Avantaj
8.1Yüksek hassasiyet:Ağırlama ve doldurma sistemini kabul edin(Amerikan METTLER TOLEDO yük hücresi)Doldurma ve ölçümün yüksek hassasiyetini sağlamak.
8.2Görsel konumlandırma ve adresleme:Tek varil veya dört varillik bir palet dolma istasyonuna, endüstriyel kamera aracılığıyla kapağı çıkarmak için ağzı bulmak, doldurmak, kapatmak.
8.3Tam konumlandırma:Dolgu başının yatay ve dikey dönüşümü ve kaldırılması, genel geçiş hızını sağlamak için servo motorlar tarafından kontrol edilir.
8.4Geniş uygulanabilirlik:Doldurma ve kaplama, her bir davul türünün gereksinimlerini karşılayabilen bir ikili yapıya sahip, yani bir dolgu başlığı, 200L davul için bir kaplama başlığı ve ton davul için bir kaplama başlığı.
8.5Damlama yok:Doldurma tamamlandıktan sonra, sıvı alıcı fincan, doldurma sisteminde damlama olmadığından emin olmak için doldurma başındaki kalıntı malzemeyi otomatik olarak toplar.
8.6Otomatik kaydırma kapısı:Boş davul davul rulo üzerinde taşınırken, sürükleyici kapı otomatik olarak açılır ve boş davul otomatik ağız araması istasyonuna taşınır.
8.7 Toplam doldurma hızını etkilemeden ölçüm doğruluğunu sağlamak için hızlı ve yavaş doldurma hızını kabul eder. Modül dalış mekanizması ile sıvı yüzeyinin üzerinde veya altında doldurma,köpüklü olmayan veya hafif köpüklü malzemelerin doldurulması için uygundur.
8.8 Doldurma başı, saha personelinin zamanında ayarlanmasını hatırlatan namluya çarpma alarm fonksiyonunu benimser;Kaplama başı esnek tampon ve kendi kendine konumlandırılan ağız araması ile tasarlanmıştır., bu da sınırlama geçiş oranını etkili bir şekilde arttırır.
8.9 Ana makine, personelin gece çalışması için uygun ve aynı zamanda patlama geçirmezlik gereksinimlerini karşılayan patlama geçirmez aydınlatma ile donatılmıştır.
8.10 Tüm makineen son Schneider elektrikli kontrol sistemi,istikrarlı kontrol ve nispeten düşük enerji tüketimi ile.
