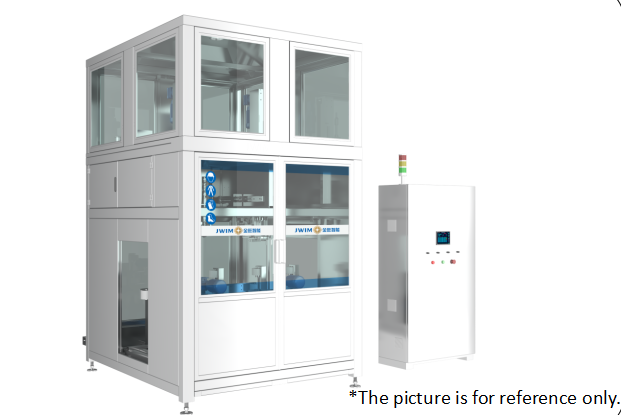

CC300-2-2 Sabit Miktarlı Tartılı Dolum Makinesi
1. Giriş
CC300-2-2 Sabit Miktarlı Tartılı Dolum Makinesi, mevcut dolum miktarını gerçek zamanlı olarak izlemek ve kontrolöre geri bildirim sağlamak için tartım sistemini kullanır; kontrolör, büyük kapların hızlı ve hassas şekilde doldurulmasını sağlamak için ayarlanan verilere göre hızlı ve yavaş dolum kontrol sinyalleri üretir. Köpüklü ve köpüksüz çeşitli sıvıların otomatik dolum ihtiyaçlarını karşılayabilir. Aynı zamanda otomatik kapak sökme ve kapak kapatma işlemlerini gerçekleştirebilir.


2. Makine Boyutları



3. Dolum Kabı Bilgileri


4. Teknik Parametreler

*① Belirtilen hassasiyet, ekipmanın fabrikadan çıkmadan önceki su testi hassasiyetidir.

Gerçek dolum hassasiyeti; müşteri malzeme viskozitesi, sıcaklık, giriş basıncı kararlılığı ve diğer saha koşullarının etkisi nedeniyle farklılık gösterir.

*② Belirtilen kapasite, ekipmanın fabrikadan çıkmadan önce su ile yapılan test kapasitesine dayanmaktadır;

Gerçek dolum hızı, müşterinin saha içi giriş boru hattı basıncına ve akış hızına bağlıdır.

Malzeme viskozitesi ve köpük faktörleri farklıdır; Yüzeyden dolum, yüzey altı dolum ve dipten dolum gibi konfigürasyon gereksinimlerindeki farklılıklar da gerçek üretim kapasitesini etkileyecektir.



5. Elektrik Konfigürasyonu

Sıra No	Ad	Marka
1	Tartım Sistemi	METTLER TOLEDO
2	PLC	Schneider
3	HMI	Schneider
4	İnvertör	Schneider
5	Sayma Sensörü	SICK
6	Yaklaşım Sensörü	Schneider
7	Basınç Göstergesi	SMC
8	Silindir	FTEC
9	Solenoid Valf	FTEC
10	Buton	Schneider
11	İkaz Lambası	Schneider
12	Devre Kesici	Schneider

6. Avantajlar

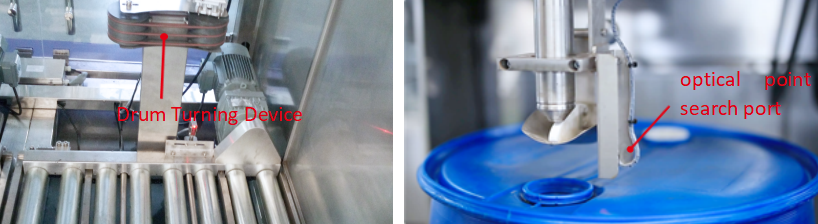

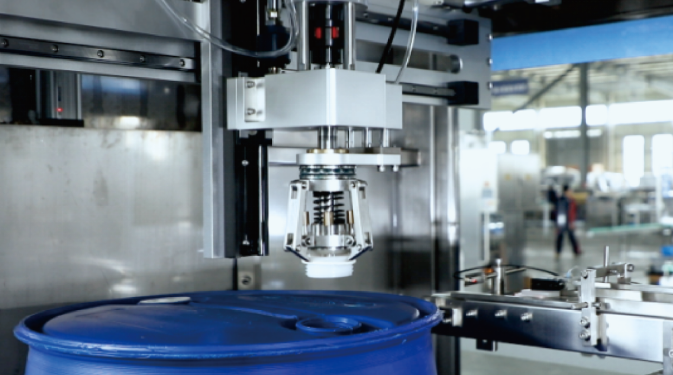

6.1. Süreç: Manuel Varil Yerleştirme——Otomatik Varil Besleme——Otomatik Kapak Sökme——Otomatik Tartılı Dolum——Otomatik Kapak Kapatma——Otomatik Varil Boşaltma (Not: Kapak söküldükten sonra kapak, kapak konveyörü vasıtasıyla kapak kapatma istasyonunda hazır hale gelir).

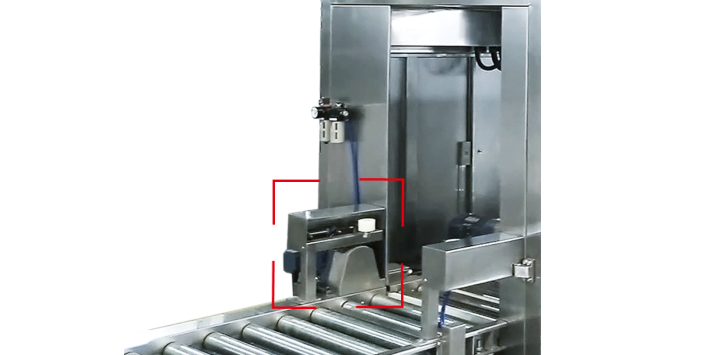

6.2. Varil besleme, varil ayırma ve varil tutma mekanizması; boş varil için hassas ve sağlam bir varil ayırma ve varil tutma mekanizması sağlamak amacıyla bağlantı çubuğu mekanizmasını itmek üzere her iki tarafta silindir kullanır. Dolum tamamlandığında, dolu varil bir sonraki istasyona taşındığında varil tutma silindiri geri çekilir ve boş varil dolum makinesine girer.

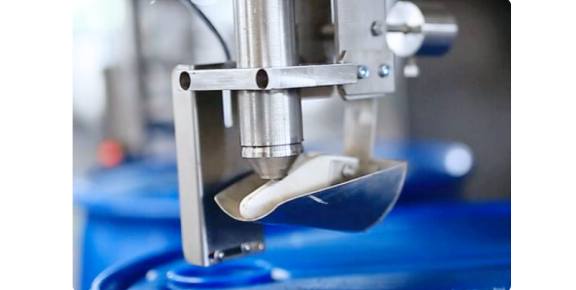

6.3. İki boş varil entegre makineye tek bir ünite olarak girer. Variller rulo ile yerleştirilir, kapak otomatik olarak sökülür, dolum nozulu otomatik olarak varil ağzına hizalanır, dolum nozulu aşağı iner, hızlı ve yavaş dolum yapılır. Dolumdan sonra nozul yukarı çıkar, otomatik kapak kapatılır, dolu varil dışarı çıkar ve boş varil içeri girer.
