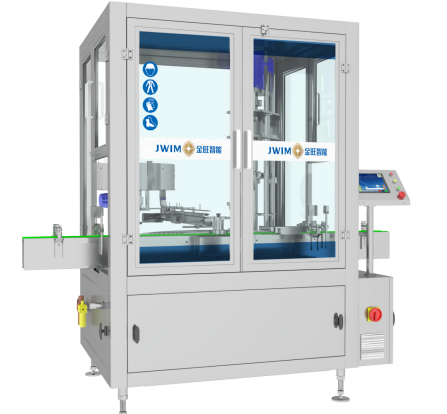

FXJ-1(DY) Otomatik Kapak Takma Makinesi
1.Giriş
FXJ-1(DY) otomatik kapak takma makinesi, kapak yönetimi için döner tabla tipi, kapak besleme için kanca tipi ve kapak takmadan önce kapaklama kafasına yerleştirme yöntemini benimser, bu da kapaklamanın nitelikli oranını garanti eder.
Farklı kapak takma cihazları değiştirilerek, plastik vidalı kapak, alüminyum kapak ve presle oturtulan kapak gibi çeşitli kapaklama formları gerçekleştirilebilir. Esnek değiştirilebilirliği, basit kullanımı ile tasarlanmıştır ve ayrıca farklı kapların kapaklama işlemlerini kısa sürede değiştirebilir.
2.Makine Boyutları
3.Teknik Parametreler
| 1 |
Üretim Kapasitesi |
≤1200 Şişe/Saat
*Gerçek kapasite ürün boyutuna, ambalaj malzemesine, malzeme özelliklerine vb. göre değişiklik gösterir.
|
| 2 |
Uygulanabilir Şişe Tipi |
Yuvarlak Şişe Φ90-140mm Y 230-340mm
Kare Şişe U 90-250mm G 90-140mm Y 230-340mm
|
| 3 |
Şişe Kapağı Özellikleri |
Φ25-60mm Y20-40mm |
| 4 |
Nitelik Oranı |
99.9% |
| 5 |
Hava Basıncı |
0.6-0.8MPa |
| 6 |
Elektrik Kaynağı |
~220V 50Hz |
| 7 |
Güç |
1.5KW |
| 8 |
Ağırlık |
680Kg |
| 9 |
Genel Boyutlar |
2130×1925×2040mm(U×G×Y) |
4.Elektrik Konfigürasyonu
| SN |
Ad |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik Ekranlar |
Schneider |
|
| 3 |
İnvertör |
Schneider |
|
| 4 |
Sayım Fotoelektrik |
SICK |
|
| 5 |
Yaklaşım Anahtarı |
Schneider |
|
| 6 |
Pnömatik Silindir |
FTEC/AIRTAC |
|
5.Çalışma Süreci
①Kapak yönetimi (döner tabla tipi kapak yönetimi, oluğa giren doğru kapak, kapak yönetim cihazına geri itilen ters kapak)
② Şişe besleme (şişeleri beslemek için yıldız çark kullanılır, bir istasyon bir şişe)
③Kapağı kavrama (mekanik kanca kapağı alır, kapaklama kafasına gönderir, kapaklama kafası kapağı kavrar)
④Kapağı vidalama (yıldız çark disk konumlandırması, şişe presleyici sabit kapaklama formu kullanılır)
⑤ Şişe boşaltma (kapaklama tamamlanır ve şişe ekipmandan boşaltılır)
6.Uygulanabilir şişe tipi
Tarım kimyasalları, ince kimyasallar, günlük kimyasallar, gübre, yağ ve diğer endüstrilerde 1-5L şişe otomatik kapaklamada yaygın olarak kullanılır.
7.Avantaj
7.1 Yüksek nitelik oranı: ayarlanabilir tork, kapaklama kafası üç pençeli tasarıma sahiptir, bu da kapaklama işlemi sırasında kapağın zarar görmemesini sağlar ve kapaklama sırasında kapağı kavrama daha kararlıdır.
7.2 Geniş çok yönlülük: Farklı yıldız çark disklerinin değiştirilmesi yuvarlak ve kare şişe çok yönlülüğünü sağlayabilir.
7.3 Akıllı ve gelişmiş akıllı sistem, şişe olmadığında otomatik kapanma, şişe ile başlama.(Kulp öne, varil ağzı geriye doğru çalışır)
7.4 Titreşimli kapak ayarlayıcı, basit ve kararlı ayar, yüksek nitelik oranı.(İsteğe bağlı ses yalıtımlı kapak)
7.5 Ana makine, şanzıman yerinde bir kavrama mekanizması ile donatılmıştır (aşağıdaki sol resim), şişe sıkışması veya mil torku aşırı yüklenmesi durumunda otomatik olarak kavrar ve alarm için makineyi durdurur.
7.6 Şişe çıkışı, çalışma sırasında pürüzsüzlük ve kararlılık sağlamak için şişe kancalama silindiri ile donatılmıştır (sağ alt resim).
