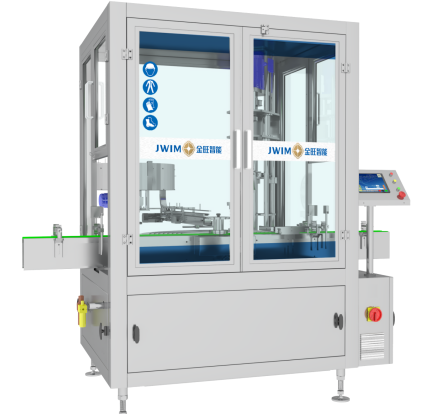

FXJ-1(DY) Otomatik Kapak Kapatma Makinesi
1.Giriş
FXJ-1(DY) otomatik kapak kapatma makinesi, kapak yönetimi için döner tabla tipi, kapak besleme için kanca tipi ve kapak kapatmadan önce kapak kapatma kafasına yerleştirilmesi prensibini benimser, bu da kapak kapatma işleminin nitelikli oranını garanti eder.
Farklı kapak kapatma cihazları değiştirilerek, plastik vidalı kapak, alüminyum kapak ve presle kapatılan kapakların çeşitli kapak kapatma biçimleri gerçekleştirilebilir. Esnek değiştirilebilirliği, basit kullanımı ile tasarlanmıştır ve ayrıca farklı kapların kapak kapatma işlemlerini kısa sürede değiştirebilir.
2.Makine Boyutları
3.Teknik Parametreler
| 1 |
Üretim Kapasitesi |
≤1200 KPH
*Gerçek kapasite ürün boyutuna, ambalaj malzemesine, malzeme özelliklerine vb. göre değişiklik gösterir.
|
| 2 |
Uygulanabilir Şişe Tipi |
Yuvarlak Şişe Φ90-140mm Y 230-340mm
Kare Şişe U 90-250mm G 90-140mm Y 230-340mm
|
| 3 |
Şişe Kapağı Özellikleri |
Φ25-60mm Y20-40mm |
| 4 |
Nitelik Oranı |
99.9% |
| 5 |
Hava Basıncı |
0.6-0.8MPa |
| 6 |
Elektrik Kaynağı |
~220V 50Hz |
| 7 |
Güç |
1.5KW |
| 8 |
Ağırlık |
680Kg |
| 9 |
Genel Boyutlar |
2130×1925×2040mm(U×G×Y) |
4.Elektrik Konfigürasyonu
| SN |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik Ekranlar |
Schneider |
|
| 3 |
İnvertör |
Schneider |
|
| 4 |
Sayım Fotoelektrik |
SICK |
|
| 5 |
Yaklaşım Anahtarı |
Schneider |
|
| 6 |
Pnömatik Silindir |
FTEC/AIRTAC |
|
5.Çalışma Süreci
①Kapak yönetimi (döner tabla tipi kapak yönetimi, oluğa giren düz kapak, kapak yönetim cihazına geri itilen ters kapak)
② Şişe besleme (şişeleri beslemek için yıldız çark kullanılır, bir istasyon bir şişe)
③Kapağı kavrama (kapağı almak için mekanik kanca, kapak kapatma kafasına gönderilir, kapak kapatma kafası kapağı kavrar)
④Kapağı vidalama (yıldız çark diski konumlandırma, şişe presleyici sabit kapak kapatma formu kullanılır)
⑤ Şişe boşaltma (kapak kapatma tamamlanır ve şişe ekipmandan boşaltılır)
6.Uygulanabilir şişe tipi
Tarım kimyasalları, ince kimyasallar, günlük kimyasallar, gübre, yağ ve diğer endüstrilerde 1-5L şişe otomatik kapak kapatma için yaygın olarak kullanılır.
7.Avantaj
7.1 Yüksek nitelik oranı: ayarlanabilir tork, kapak kapatma kafası üç pençeli tasarıma sahiptir, bu da kapak kapatma işlemi sırasında kapağın zarar görmemesini sağlar ve kapak kapatma sırasında kapağı daha stabil kavrar.
7.2 Geniş çok yönlülük: Farklı yıldız çark disklerinin değiştirilmesi, yuvarlak ve kare şişe çok yönlülüğünü sağlayabilir.
7.3 Akıllı ve gelişmiş akıllı sistem, şişe olmadığında otomatik kapanma, şişe ile başlama. (Kulp öne bakar, varil ağzı geriye doğru çalışır)
7.4 Titreşimli kapak ayarlayıcı, basit ve stabil ayar, yüksek nitelik oranı. (İsteğe bağlı ses geçirmez kapak)
7.5 Ana makine, şanzıman yerinde bir kavrama mekanizması ile donatılmıştır (aşağıdaki sol resim), şişe sıkışması veya mil torku aşırı yüklenmesi durumunda otomatik olarak kavrar ve alarm için makineyi durdurur.
7.6 Şişe çıkışı, çalışma sırasında pürüzsüzlük ve stabiliteyi sağlamak için şişe kancalama silindiri ile donatılmıştır (sağ alt resim).
