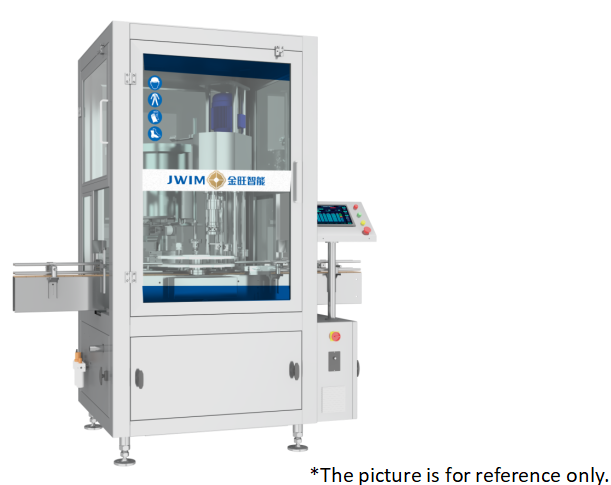

FXJ-1 Otomatik Kapak Takma Makinesi
1.Giriş
FXJ-1 otomatik kapak takma makinesi, kapakların kapaklama işleminde nitelik oranını sağlayan, kapaklama kafasına önce yerleştirilerek kapaklama yöntemiyle, döner tabla tipi kapak yönetimi, kanca tipi kapak besleme tasarımını benimser. Farklı kapaklama cihazları değiştirilerek, plastik vidalı kapak, alüminyum kapak ve bastırmalı kapak gibi çeşitli kapaklama formları gerçekleştirilebilir.
Esnek değiştirilebilirlik, kolay kullanım ile tasarlanmıştır ve ayrıca farklı kapların kapaklama işlemlerini kısa sürede değiştirebilir. Bireysel olarak veya hat üretiminde kullanılabilir ve genel kimyasal, ilaç, gıda, kozmetik ve temizlik ürünlerinin otomatik kapaklanması için uygundur.
2.Makine Boyutları
3.Teknik Parametreler
| 1 |
Üretim Kapasitesi |
≤2200 KPH
*Gerçek kapasite ürün boyutuna, ambalaj malzemesine, malzeme özelliklerine vb. göre değişiklik gösterir.
|
| 2 |
Uygulanabilir Şişe Tipi |
Şişe Φ40-95m Y100-250mm |
| 3 |
Şişe Kapağı Özellikleri |
Φ25-50mm Y 20-40mm |
| 4 |
Geçiş Oranı |
99.9% |
| 5 |
Hava Basıncı |
0.6~0.8MPa |
| 6 |
Güç Kaynağı |
~220V 50Hz |
| 7 |
Güç |
1.5KW |
| 8 |
Ağırlık |
600Kg |
| 9 |
Boyutlar |
1800×1508×2040mm(U×G×Y) |
4.Elektrik Konfigürasyonu
| SN |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik Ekran |
Schneider |
|
| 3 |
Frekans Dönüştürücü |
Schneider |
|
| 4 |
Sayım Fotoelektrik |
SICK |
|
| 5 |
Yaklaşım Anahtarı |
Schneider |
|
| 6 |
Silindir |
FTEC/AIRTAC |
|
| 7 |
Güç Kaynağı |
Schneider |
|
5.Çalışma Süreci
① Kapak ayıklama (döner tabla tipi kapak ayıklama, ön kapak kapak yuvasına yerleştirilir ve ters kapak kapak ayıklayıcıya geri itilir)
② Şişe besleme (yıldız çark kullanarak şişe besleme, istasyon başına bir şişe)
③ Kapağı yakalama (mekanik kanca kapağı alır, kapaklama kafasına gönderir ve kapaklama kafası kapağı kavrar)
④ Kapaklama (yıldız çark konumlandırma ve şişe presi sabit kapaklama)
⑤ Şişe boşaltma (kapaklama tamamlanır ve şişe ekipmandan boşaltılır)
6.Uygulanabilir şişe tipi
50-1000ml otomatik kapaklama için tarım kimyasalları, ince kimyasallar, günlük kimyasallar, gübre, yağ ve diğer sektörlerde yaygın olarak kullanılır.
7.Avantaj
7.1 Yüksek nitelik oranı: ayarlanabilir tork, kapaklama kafası üç pençeli tasarıma sahiptir, bu da kapaklama işlemi sırasında kapağın zarar görmemesini sağlar ve kapak kavrama kapaklamada daha kararlıdır. 7.2 Geniş çok yönlülük: Farklı yıldız çark disklerinin değiştirilmesi yuvarlak ve kare şişe çok yönlülüğünü gerçekleştirebilir.7.3 Akıllı ve gelişmiş akıllı sistem, şişe olmadığında otomatik kapanma, şişe ile başlama.
7.4 Titreşimli kapak ayarlayıcı, basit ve kararlı ayarlama, yüksek nitelik oranı. (Opsiyonel ses yalıtımlı kapak)7.5 Ana makine, şanzıman yerinde bir kavrama mekanizması ile donatılmıştır (aşağıdaki sol resim), şişe sıkışması veya mil torku aşırı yüklenmesi durumunda otomatik olarak kavrar ve alarm için makineyi durdurur.7.6 Şişe çıkışı, çalışma sırasında pürüzsüzlük ve kararlılık sağlamak için şişe kancalama silindiri (sağ alt resim) ile donatılmıştır.
