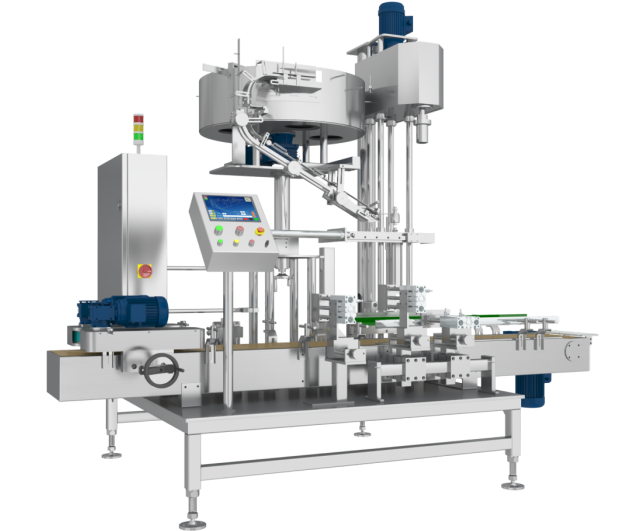

FX-1D Otomatik Tek Başlı Kaplama Makinesi
1. Giriş

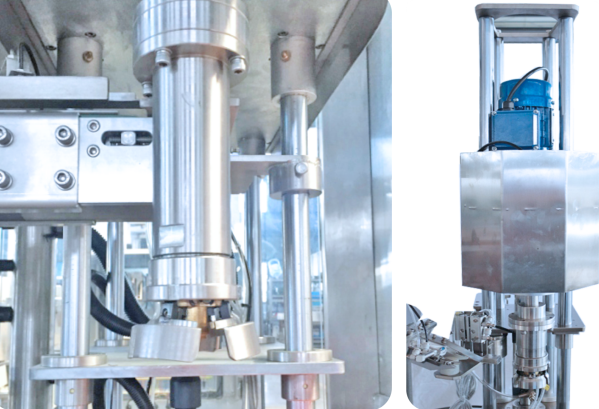

Bu makine kapak transfer mekanizması, kapak yakalama ve kapaklama mekanizması, taşıma mekanizması ve kontrol sisteminden oluşur.
Tüm makine yapısı basit, ayarlanması kolaydır ve 5-30L tamburların otomatik kapatılması için uygundur.
2.Teknik parametreler
| 1 |
Üretim Kapasitesi |
≤ 500 BPH
*Gerçek kapasite, ürün boyutuna, ambalaj malzemesine, malzeme özelliklerine vb. göre değişir.
|
| 2 |
Yeterlilik oranı |
99.9% |
| 3 |
Uygulanabilir Fıçı Tipi |
Min:200×140×320mm Max:290×260×410mm |
| 4 |
Şişe kapağı özellikleri |
Φ35-75mm H20-40mm
* Kapağın yüksekliğinin kapağın çapından fazla olmaması önerilir.
|
| 5 |
Hava basıncı |
0.6~0.8MPa |
| 6 |
Elektrik Kaynağı |
~220V 50Hz |
| 7 |
Güç |
1.2KW |
| 8 |
Ağırlık |
700 kilo. |
| 9 |
Genel Boyut |
2495×1500×2150mm ((L×W×H) |
3.Elektriksel yapılandırma
| Sd. |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik Ekranlar |
Schneider |
|
| 3 |
Değiştiriciler |
Schneider |
|
| 4 |
Optoelektronik Sayım |
Hasta. |
|
| 5 |
Güç kaynağını değiştirmek |
Schneider |
|
| 6 |
Basınç anahtarı |
SMC |
|
| 7 |
Pnömatik Silindir |
FTEC/AIRTAC |
|
| 8 |
Solenoid Valf |
FTEC |
|
| 9 |
Düğmeler |
Schneider |
|
| 10 |
Kırıcı |
Schneider |
|
4.Çalışma Süreci
1 Kaplama (döner masası tipi kaplama, kaplama olukuna pozitif kaplama, kaplama cihazına geri atılan negatif kaplama)
2 tüpün içine girmeden önce, bir kemer kullanarak tüpü
Fıçı başına)

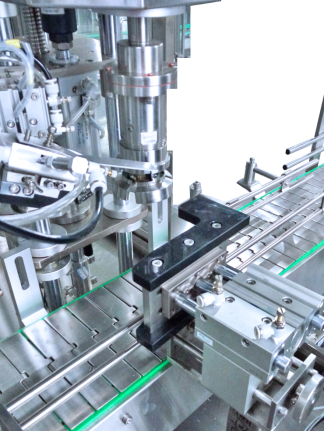

3 Kapağı tutun (üç çeneli tutkunun altındaki tutucuya kapağı kazımak için kalıp kullanın)
kapağın şeklini yakalamak için, kapağı döndürmeye hazır)
4 kaplama (kalıp pozisyonu form kaplama kullanarak)
5 Fıçı boşaltın (kaplama bitirilir, fıçı ekipmandan çıkarılır)
5Uygulanabilir namlu tipi
Tarımsal kimyasallar, ince kimyasallar, günlük kimyasallar, gübreler, yağlar ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
6- Faydası var.
6.1 Tüm makineFransız Schneider konfigürasyonu,Entegre elektronik kontrol sistemi, daha istikrarlı, güvenilir, güvenli, yeşil, düşük enerji tüketimi.
6.2Çok büyük bir kaplama cihazı, kaplamayı ayarlamak kolaydır, her türlü evrensel kaplama tipi için uygundur.
6.3Yüksek hassasiyet:Bağımsız motor kapağı, kapağı zarar vermeden ayarlanabilir tork, sabit kapak tork ve yüksek geçiş hızı sağlar.
