CDP-8AJ Mikrobilgisayar Doğrusal Dolum Makinesi
1. Giriş
CDP-8AJ Mikrobilgisayar Doğrusal Dolum Makinesi, iyi akışkanlığa sahip oral sıvı ve diğer malzemelerin doldurulması için uygundur. Makine, GMP gereksinimlerine göre tasarlanmış, ark çerçeve, sıralı yapı benimsemiş, sabit sıvı seviyesi (sabit hız), zamanlama ölçüm dolum prensibini benimsemiş ve doğru dolumu gerçekleştirmiştir. PLC kontrolü, dokunmatik insan-makine arayüzü, tüm makinenin çalışması rahat ve sezgiseldir. İsteğe bağlı yüksek hassasiyetli elektronik terazi otomatik tartım veri iletim sistemi, doz ayarlaması daha hızlı.

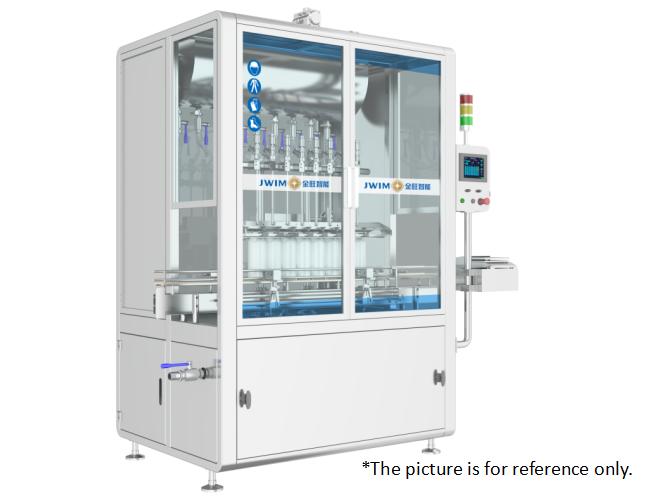

2. Ekipman Çizimi
3. Teknik Parametreler
| 1 |
Doldurma Kapasitesi |
100ml şişe ≤3200BPH 500ml şişe ≤1500BPH
1000ml şişe ≤1000BPH
*su ortam olarak, ürün boyutuna, ambalaj malzemesine, malzeme özelliklerine vb. göre değişir.
|
| 2 |
Uygulanabilir Şişeler |
Yuvarlak şişe: Φ40-95mm şişe yüksekliği 80-230mm |
| 3 |
Doldurma Hassasiyeti |
±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL)
*Ölçüm doğruluğu, malzemenin özelliklerine, doldurma miktarına ve besleme cihazına göre değişir.
|
| 6.6. Besleme borusu, doldurma doğruluğunu ve valfin hizmet ömrünü safsızlıklar nedeniyle etkileyen doldurma valfini önlemek için çıkarılabilir bir filtreye |
Giriş Yüksekliği |
2300mm |
| 5 |
Giriş Çapı |
Φ35mm |
| 6 |
Doldurma Nozulu Dış Boyutu |
Φ12mm |
|
Minimum Şişe Boynu |
≥Φ16mm |
| 8 |
Hava Kaynağı |
0.6-0.8MPa |
| 9 |
Güç Kaynağı |
~380V 50Hz/0.7KW |
| 10 |
Dış Boyut: |
1695×970×2430mm(U×G×Y) |
| 11 |
Ağırlık |
Yaklaşık 500Kg |

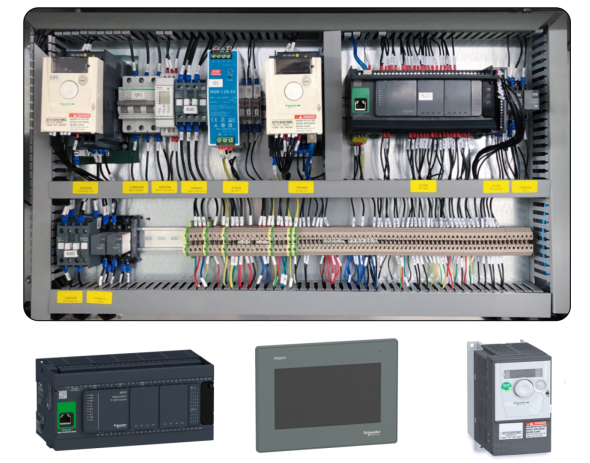

4. Elektrik Konfigürasyonu
| S.N |
İsim |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik Ekran |
Schneider |
|
| 3 |
Frekans Dönüştürücü |
Schneider |
|
| 6.6. Besleme borusu, doldurma doğruluğunu ve valfin hizmet ömrünü safsızlıklar nedeniyle etkileyen doldurma valfini önlemek için çıkarılabilir bir filtreye |
Sayım Fotoelektrik |
SICK |
|
| 5 |
Anahtarlamalı Güç Kaynağı |
Schneider |
|
| 6 |
Basınç Anahtarı |
SMC |
|
|
Silindir |
FTEC |
|
| 8 |
Solenoid Valf |
FTEC |
|
| 9 |
Düğme |
Schneider |
|
| 10 |
Alarm Işığı |
Schneider |
|
| 11 |
Kesici |
Schneider |
|
5.Çalışma Süreci
Avantaj6.1 Veteriner ilaç, ince kimya, günlük kimya, gübre, petrol ve diğer endüstrilerde 50-1000mL şişelerin otomatik doldurulmasında yaygın olarak kullanılır.

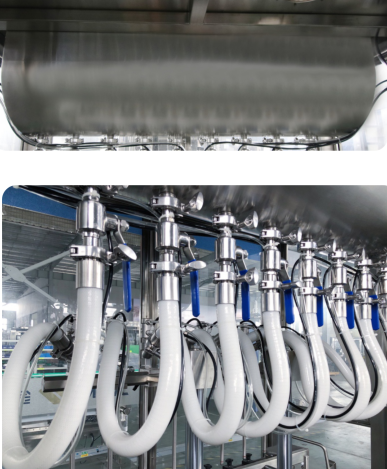

6.2 Malzeme kutusu dairesel ark tabanlı olarak tasarlanmıştır

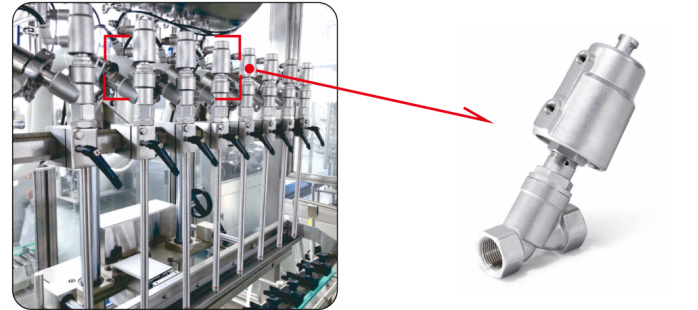

, ve malzeme daha kapsamlı bir şekilde boşaltılır ve temizlik için ölü köşe kalmaz. Dolum makinesindeki valf, sökme ve temizleme için uygun olan hızlı takma tasarımını benimser; malzeme kutusu, temizlik için daha uygun olan bir temizleme topu içerir. 6.3 Elektrik Kontrol Sistemi Schneider konfigürasyonunu benimser, Entegre Elektrik Kontrol Sistemi, daha kararlı ve güvenilir, güvenli ve yeşil, düşük enerji tüketimi.6.4 Qingdao ESG entegre hassas döküm açılı koltuk valfi kullanılarak
, görünüm zarif ve zariftir, uzun ömürlü kurulumu kolaydır, doldurma dozu kararlı, dayanıklı ve güvenilirdir.

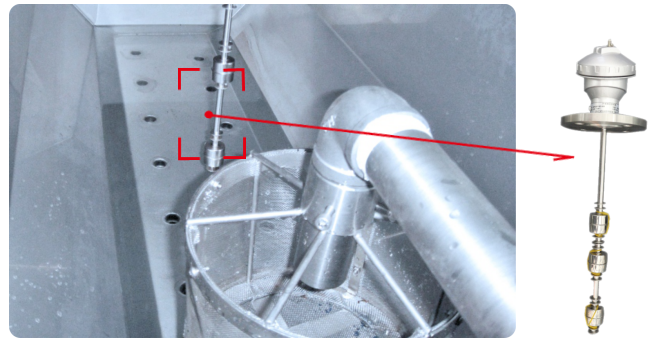

6.6. Besleme borusu, doldurma doğruluğunu ve valfin hizmet ömrünü safsızlıklar nedeniyle etkileyen doldurma valfini önlemek için çıkarılabilir bir filtreye-ekrana sahiptir. Sıvı seviyesi tespiti için normal çalışma sıvı seviyesi kontrolüne ek olarak, anormal sıvı seviyesini önlemek için yüksek ve düşük sıvı seviyesi tespit ve sesli ve ışıklı alarm cihazları eklenmiştir.
6.7. Tüm makine, iyi korozyon önleyici performansa sahip yüksek kaliteli SUS304 paslanmaz çelikten yapılmıştır
. Paslanmaz çelik dış kapak ve temperli cam kapı kapağı makine gövdesini kapatır, bu da tarımsal kimya üretim ortamına daha iyi uyum sağlar. Doldurma kafasının üzerindeki ayrılmış hava çıkışı, doldurma işlemi sırasında oluşan atık gazı boşaltmak için fabrikanın hava indüksiyon sistemine bağlanabilen Φ (120mm) çapa sahiptir.
