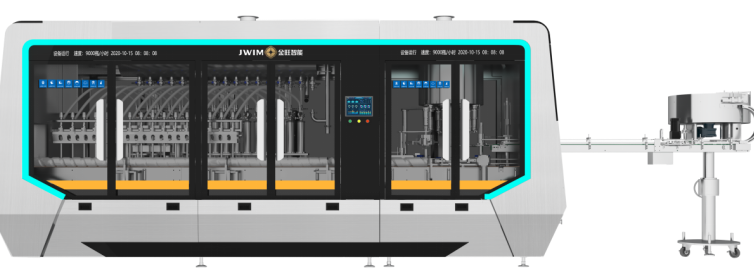

GX-16-8H Doldurma ve Kaplama Makinesi
1.Tanıtım
GX-16-8H Doldurma ve Kaplama Makinesi, bir satır içi yapıdır. Doldurma kısmı, dalış dolumu ve hacim ölçümü dolumu prensibini takip eden servo motorlu,Yüksek hızı ve dolma hassasiyetini gerçekleştiren.
Kapak kısmı şişe besleme, kapama, kapama ve şişe boşaltma ile entegre edilmiştir ve kapak tutma ve kapama için konumlandırma kullanır.Kaplama sürecinde şişelere ve kapağa zarar vermez, ve yüksek kaplama verimliliğine, yüksek geçiş oranına ve sorunsuz çalışmaya sahiptir.
2.Makine Boyutu
3.Teknik parametreler
| 1 |
Doldurma Hızı |
100ml:≤9000 şişe/saat 1000ml:≤4600 şişe/saat
* Gerçek üretim kapasitesi ürün boyutuna, ambalaj malzemesine ve malzeme özelliklerine göre değişir.
|
| 2 |
Şişe Türü |
Şişe çapı Φ40-95mm Şişe yüksekliği 90-230mm |
| 3 |
Şişe kapağı özellikleri |
Kapağın çapı Φ20-70mm Kapağın yüksekliği 15-40mm |
| 4 |
Ölçme Doğruluğu |
±2g (100ml); ±3g (1000ml)
* Ölçüm doğruluğu malzeme özelliklerine, doldurma hacmine ve besleme cihazına göre değişir.
|
| 5 |
Besleme açılışının yüksekliği |
2380mm |
| 6 |
Besin açılışının çapı |
Dn40 |
| 7 |
Doldurma başının dış çapı |
Φ18mm |
| 8 |
En az iç çapı |
≥Φ22mm |
| 9 |
Hava basıncı |
0.6-0.8MPa |
| 10 |
Güç Kaynağı |
~380V 50Hz/7.5KW |
| 11 |
Ağırlık |
~3500Kg |
| 12 |
Genel Boyut |
5310×1790×2437mm ((L×W×H) |
4.Elektriksel yapılandırma
| Sd. |
Adı |
Marka |
|
| 1 |
PLC |
Schneider |
|
| 2 |
Dokunmatik Ekranlar |
Schneider |
|
| 3 |
Değiştiriciler |
Schneider |
|
| 4 |
Servo Sistemi |
Schneider |
|
| 5 |
Silindir |
FTEC/AIRTAC |
|
5.İş süreci
6.Avantaj
6.1Yüksek değer:Tüm makine yüksek hızlı ray şeklinde,ve operasyon durumu (veriler) gerçek zamanlı olarak sunulur,Güzel ve cömert, teknoloji anlayışı ve yüksek kaliteli.
6.2Güçlü çok yönlülük:tarımsal kimyasal, ince kimyasal, günlük kimyasal, gübre, yağ ve diğer endüstrilerde yaygın olarak kullanılır 50-1000ml şişe otomatik doldurma ve dönme.
6.3Hızlı hız: Otomatik olarak daldırılmış dolma yöntemini kullanır.ürün hareket sürecinde doldurmayı tamamlar, bu da tüm doldurma sürecinde durma süresini büyük ölçüde azaltır ve doldurma başlığı otomatik olarak doldurma için şişeye ulaşır,Malzeme taşımadan.
6.4 Çift servo motorlar, dolgu işleminin durmadan tutarlılığını sağlamak için dolgu mekanizmasını yukarı, aşağı, sola ve sağa hareket ettirir.
6.5Yüksek dolgu hassasiyeti:Jinwang PLC programlama kontrolünü benimsiyor.Servo motorlu senkron kemer + sabit vida kaldırma mekanizması,Piston hareketinin yüksek hassasiyetini sağlayan ve doğru doldurmayı sağlayan bir sistem.
6.6 Doldurma makinesimalzeme kutusu alt kemer tasarımı, malzeme akışının temiz, çıkmaz nokta, malzeme birikmesi olmadığından emin olmak için.
6.7Çapraz kirliliğe karşı:Doldurma ünitesi, silindirdeki malzemeyi tamamen boşaltabilen ve malzemenin çapraz kirliliğini etkili bir şekilde önleyebilen soyutlama silindirinin yapısını benimser.
6.8Yüksek kalite:vida kapağı fonksiyonunu artırırDenizaltı nitrojen dolumu, şişedeki malzemeleri ve havayla temasını izole ederek ürünün raf ömrünü uzatır.(Bu işlev isteğe bağlı)
6.9Yüksek kalifiye sınırlama oranı:Kaplama, bitmiş ürünün torkunun standartlara uygun olmasını sağlamak için ayarlanabilir manyetik torklu bir tutma şeklini benimser.
6.10Hızlı geçiş:vida kapağı hızlı uyumlu kalıp tasarımı benimser, araç olmadan kalıp değiştirme, özelliklerin değiştirilmesi daha uygun ve hızlıdır.
